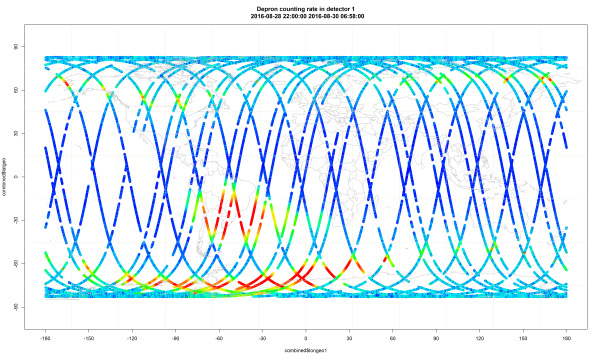

Сопоставив данные измерений с координатами траектории, по которой летел спутник, можно получить картину, характеризующую распределение потоков высокоэнергичных заряженных частиц на высоте полёта спутника. На рисунке 2 представлена трасса полета КА «Ломоносов» за промежуток времени около суток в конце августа. Цвет точек, изображающих траекторию, характеризует плотность потока частиц, регистрируемых первым, самым чувствительным детектором прибора ДЭПРОН. Более яркие цвета соответствуют более интенсивным потокам частиц. Хорошо видна зона повышенной радиации над Бразилией и Атлантикой (Южно-атлантическая аномалия), а также в области южных полярных широт, где спутник проходит «отроги» внешнего радиационного пояса Земли. Получаемая информация позволяет отслеживать изменения радиационной обстановки, вызываемые геомагнитными возмущениями и другими факторами.

Источник: НИИЯФ МГУ
